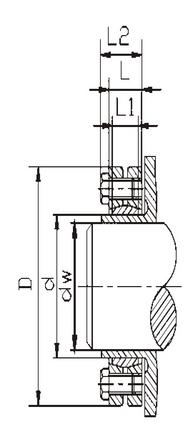

CQ072型胀紧联结套
规格(mm)	尺寸(mm)			额定负载		胀套与轴结合面压力Mpa	锁紧螺钉		重量约（KG)
dxDxL	L1	L2	dw	轴向力（KN)	扭矩（N.m)		N*Type (G.12.9)	拧紧力矩（N.M）
143811	7	14.5	11	6.31	30	193	4*M5	4	0.1
			12	9.2	50	179
164115	11	18.5	13	10	70	133	5*M5	4	0.1
			14	13.1	90	131
245019.5	14	23	19	26	170	292	6*M5	4	0.21
			20	26	200	272
			21	28	240	277
306021.5	16	25	24	29	300	231	7*M5	4	0.32
			25	31	340	235
			26	32	370	226
367223.5	18	27.5	28	50	440	307	5*M6	12	0.48
			30	56	550	295
			31	60	610	319
448025.5	20	29.5	32	63	660	314	7*M6	12	0.64
			35	75	800	323
			36	75	830	307
509027.5	22	31.5	38	78	980	301	8*M6	12	0.8
			40	82	1110	277
			42	83	1150	292
5510030.5	23	34.5	42	90	1390	249	8*M6	12	1.15
			45	93	1550	257
			48	94	1880	252
6211030.5	23	34.5	48	98	1900	293	10*M6	12	1.3
			50	105	1940	290
			52	110	2300	265
6811530.5	23	34.5	50	111	2300	247	10*M6	12	1.32
			55	115	2600	265
			60	115	2600	245
7513832.5	25	38	55	123	3020	284	7*M8	30	1.7
			60	124	3070	262
			65	132	3170	270
8014532.5	25	38	60	141	3710	253	7*M8	30	1.9
			65	153	3940	259
			70	160	4600	259
8515539	30	44.5	65	165	4650	276	10*M8	30	3.5
			70	170	4660	279
			75	191	6000	279
90175539	30	44.5	65	191	6300	263	10*M8	30	3.3
			70	200	6800	285
			75	210	7100	271
10017044	34	49.5	70	212	7300	253	12*M8	30	4.7
			75	220	7300	258
			80	227	7300	271
11018550	39	57	75	233	7500	242	10*M6	59	5.9
			80	240	8600	234
			85	249	8800	237
11518850	39	57	80	252	9500	232	9*M10	59	5.5
			85	254	10500	225
			90	269	10800	234
12021554	42	61	80	291	10800	283	9*M10	59	9
			85	292	11100	291
			90	310	11400	288
12521554	42	61	85	330	13300	277	12*M10	59	8.3
			90	330	13400	274
			95	334	14000	261
13021554	42	61	90	345	14700	245	12*M10	59	8
			95	354	15100	255
			100	362	15400	255
14023060.5	46	68.5	95	374	15400	269	12*M10	100	10.4
			100	408	18100	272
			105	425	20900	275
15526364.5	50	72.5	105	442	21000	250	10*M12	100	15
			110	451	22000	271
			115	480	25000	260
16026564.5	50	72.5	110	492	26000	249	12*M12	100	14.5
			115	504	28000	249
			120	530	29000	259
16529071	56	81	115	580	30000	271	8*M16	250	22
			120	583	30000	269
			125	590	34000	280
17029071	56	81	120	611	35000	255	8*M16	250	21
			125	620	36000	279
			130	648	37000	268
17530071	56	81	125	662	39000	256	8*M16	250	22
			130	670	40000	253
			135	670	40000	251
18030071	56	81	130	768	41000	243	8*M16	250	21
			135	786	43000	243
			140	810	47000	258
18533086	71	96	135	811	53000	246	10*M16	250	37
			140	832	56000	242
			145	835	56000	237
19035086	71	96	140	860	60000	246	10*M16	250	36
			145	870	60000	242
			150	903	63000	232
19535086	71	96	140	960	67000	285	12*M16	250	41
			150	961	72000	277
			155	1017	76000	263
20035086	71	96	150	1025	77000	262	12*M16	250	41
			155	1050	81000	273
			160	1112	89000	278
220370104	88	114	160	1200	96000	250	15*M16	250	54
			165	1251	103000	250
			170	1330	113000	255
240405109	92	122	170	1391	114000	258	12*M20	250	67
			180	1576	138000	272
			190	1591	148000	258
260430120	103	133	190	1800	167000	267	14*M20	490	82
			200	1960	191000	272
			210	2010	208000	270
280460134	114	147	210	2070	211000	241	16*M20	490	102
			220	2130	234000	241
			230	2300	265000	246
300485142	122	155	230	2431	275000	246	18*M20	490	118
			240	2540	292000	244

Z7B型胀紧连接套的基本尺寸
基本尺寸				内六角螺钉		额定负荷		螺钉的拧紧力矩	重量kg	e
dxDxL	dw	l	H	d1	n	轴向力F1	转矩M1	MA N.M		mm
mm					n	KN	KN.m	MA N.M		mm
320*520	240	122	140	M20*110	18	2550	306	470	131	12
	250					2720	340
	260					2877	374
340*570	250	134	155	M20*110	24	3152	394		186
	260					3308	430
	270					3452	466
350*590	270	140	159			3393	458		204
	280					3572	500
	285					3656	521
360*590	280					3622	507
	290					3793	550
	295					3878	572
380*645	290	144	163	M24*120	18	4069	590	820	239
	300					4267	640
	310					4452	690
390*660	300				20	4400	660		260
	310					4582	710
	320					4750	760
420*690	330	164	184	M24*130	20	4727	780		316
	340					4940	840
	350					5143	900
440*750	340	172	192		24	5235	890		408
	350					5486	960
	360					5722	1030
460*770	360					5556	1000		420
	370					5784	1070
	380					6000	1140
480*800	380	188	213	M24*140	28	6316	1200		505	15
	390					6513	1270
	400					6700	1340
500*850	400	188	213	M24*150	24	7200	1440	1100	575
	410					7415	1520
	420					7619	1600
530*910	430	213	238	M27*160	30	8465	1820		746
	440					8818	1940
	450					9156	2060
560*940	450					8889	2000		775
	460					9261	2130
	470					9617	2260
590*980	470	228	260	M27*170	36	9574	2250		900	18
	480					10000	2400
	490					10410	2550
620*1020	500	254	286	M30*190	30	10800	2700	1640	1080
	510					11220	2860
	520					11620	3020
660*1070	530	260	292			11700	3100		1190
	540					12150	3280
	550					12580	3460
700*1180	560				36	12320	3450		1515
	575					12870	3700
	590					13390	3950
750*1250	600	278	310	M30*200	40	14670	4400		1785
	615					15280	4700
	630					15870	5000
800*1370	645	296	334	M30*210	45	16740	5400		2390	20
	660					17420	5750
	670					18070	6100
900*1480	720	332	370	M33*240	40	20000	7200	2200	2930
	740					20950	7750
	760					21840	8300
